Rotační polohovadla PT-100 a PT-200 |

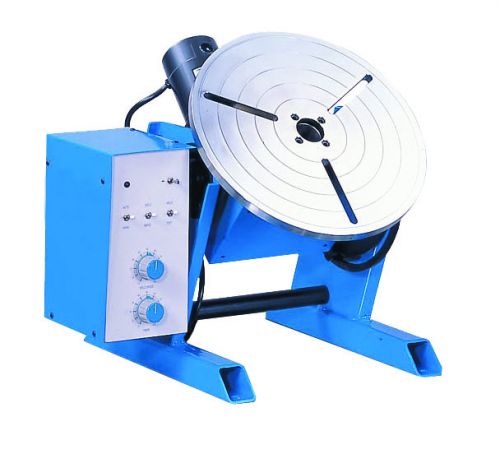

Rotační polohovadla PT-100 a PT-200 s plynulou regulací otáček a reverzním spínačem je určeno pro rotaci kruhových svařenců o hmotnosti do 100kg (PT-200 200kg) ve vertikální poloze a 60 kg (PT-200 130kg) v horizontální.
PT-100 a PT-200 jsou vybaveny regulační jednotkou s regulací otáček 0-4 ot/min nebo 1-15 ot/min, časovačem, přepínačem směru otáčení a nožním spínačem. Zatížení ve vertikálním směru je do 100kg (PT-200 200kg).
Tuhé a robustní provedení konstrukce, s velkým uhlíkem pro přenos svařovacího proudu do rotované části a robustní převodovkou jsou PT-100 a PT-200 určeny především pro profesionální použití.
V případě použití řídící jednotky CB001V je možné použití nožní regulace otáček.
PT-100 a PT-200 jsou vybaveny regulační jednotkou s regulací otáček 0-4 ot/min nebo 1-15 ot/min, časovačem, přepínačem směru otáčení a nožním spínačem. Zatížení ve vertikálním směru je do 100kg (PT-200 200kg).
Tuhé a robustní provedení konstrukce, s velkým uhlíkem pro přenos svařovacího proudu do rotované části a robustní převodovkou jsou PT-100 a PT-200 určeny především pro profesionální použití.
V případě použití řídící jednotky CB001V je možné použití nožní regulace otáček.

Nožní pedál
Technická data: | PT-100A/B | PT-200A/B | |
Přikon 50/60Hz | 1-fázový 110/230 V | ||
Nosnost (horiz./vertik.) | kg | 100/60 | 200/130 |
Výstřednost | mm | 50 | |
Rozměry stolu | mm | 320 | |
Rychlost otáček | ot./min. | A: 1,5-15/ B: 0,4-4 | |
Hřídel | mm | 38,5 | |
Otvor na šroub (u stolu) | - | M10 | |
Zemění | A | 200/100%, 300/40% | |
Otáčky motoru | hp | 1/20 | 1/12 |
Náklon | ° | 0-120 | |
Svařovací časovač | s | 0-60 | |
Celkoá délka A | mm | 420 | |
Celková délka B | mm | 435 | |
Celková délka C | mm | 340 | |
Střed dna E | mm | 250 | |
Čistá váha | kg | 40,3 | 42,6 |
Stavebnicové systémy
Systémy L-TYPE a U-TYPE jsou příslušenství k polohovadlům. Rozšiřuji možnosti rotačních svařovacích polohovadle PT-100 a PT-200.
Systémy umožňují zvyšování kvality kruhových svárů a rapidně zvyšují produktivitu. L-TYPE Systém sestává z držáku hořáku, základny a přítlačného pneumatického válce. V kombinaci s řídící jednotkou jde o komplexní a univerzální systém určený pro širokou škálu typů svárů. U-TYPE Systém sestává držáku svařovacího hořáku a přítlačného válce. Systém je univerzální a je možné jej sestavit dle vlastních požadavků na výrobní/svařovací proces. U-Type je speciálně konstruován pro 0-90° obvodové svařování a může být použit pro sváry nad 300 mm průměr/300 mm délka. Upínací hlava není součástí stavebnicových systémů a je ji nutné dokoupit samostatně. | |

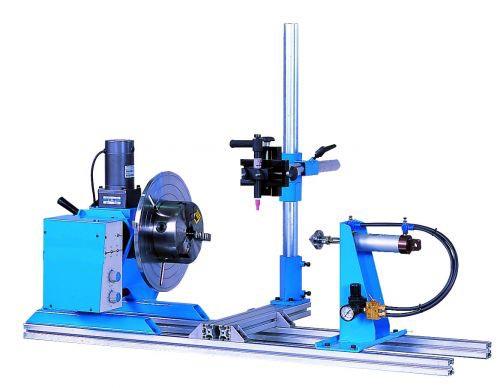

L-TYPE![]() |

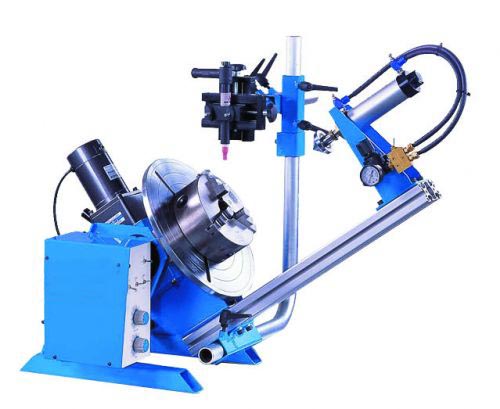

U-TYPE![]() |
V případě zájmu nebo dotazů nás kontaktujte. |
